Главная   >   Продукция — Трубы и изделия из труб

Трубы и изделия из труб

Трубы полиэтиленовые, столбики, знаки, песочница

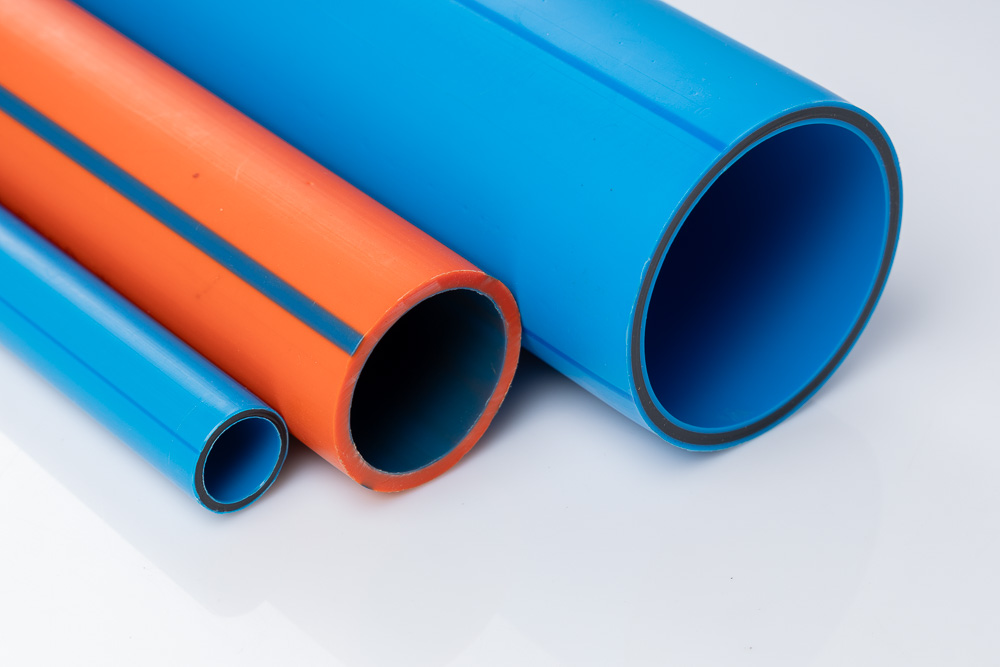

Трубы полиэтиленовые технические

Изготавливаются «ОАО «Белвторполимер» по ТУ BY 500055085.004-2015 «Трубы полиэтиленовые технические. Технические условия» методом экструзии расплава полиэтилена  с последующей калибровкой формы и размеров и дальнейшей фиксацией охлаждением.

Сырье для изготовления

Сырьем для изготовления труб служит высококачественный вторичный гранулированный полиэтилен собственного производства, изготавливаемый на оборудовании ведущих мировых производителей, при этом используется  вторичный полиэтилен высокого давления низкой плотности (ПЭВД), вторичный полиэтилен низкого давления высокой плотности (ПЭНД) либо смесь ПЭВД и ПЭНД в различных соотношениях в зависимости от требований заказчика. Согласно нормативной документации для изготовления труб может быть использовано вторичное полиэтиленовое сырье в смеси с первичным полиэтиленом для улучшения качества труб. Производство труб  позволяет улучшить экологическую обстановку, поскольку основано на переработке вторичных ресурсов.

Использование для изготовления труб сырья собственного производства значительно удешевляет стоимость конечной продукции. Стоимость труб полиэтиленовых технических, изготовленных из вторичного полиэтилена, на 40-50% ниже стоимости труб из первичного полиэтилена.

Назначение труб

  • для безнапорных трубопроводов, транспортирующих непитьевую воду (в том числе с растворенными в ней минеральными удобрениями), а также другие жидкие и газообразные вещества, к которым полиэтилен химически стоек;
  • для прокладки подземных и наружных канализаций, телекоммуникаций и линий связи;
  • для всех видов электромонтажных работ, связанных с прокладкой электрокоммуникаций, включая прокладку вышеуказанных коммуникаций с помощью проколов методом горизонтально-направленного бурения под различными транспортными коммуникациями;
  • для прокладки воздуховодов и систем внутренней канализации с максимальной температурой сточных жидкостей 60 0С  в жилых, общественных и производственных зданиях, при этом допускается кратковременный контакт продолжительностью до 1мин с жидкостями с температурой не более 95 0С;
  • для прокладки скрытых электропроводок при замоноличивании в железобетонные конструкции и при изготовлении бетонных панелей при температуре: для труб ПЭВД не более 80 0С, для труб ПЭВД-ПЭНД и труб ПЭНД не более 90 0С;
  • для внутреннего антикоррозионного защитного слоя в стальных безнапорных трубопроводах;
  • для прочих монтажных работ и технических нужд.

Технические характеристики труб

  • Трубы выпускаются в исполнениях: со стандартным отношением диаметра к стенке трубы (SDR): SDR6, SDR9, SDR11, SDR13,6, SDR17,6, SDR21, SDR26, SDR41 и с нестандартным отношением (в том числе по чертежу заказчика)
  • Геометрические параметры труб:- изготавливаются трубы диаметром от 16 до 160 мм;- толщина стенки труб от 2 до 14,6 мм;- предельное отклонение по толщине стенки труб для труб со стандартным соотношением SDR: для труб, предназначенных для прокола: отклонение только в плюсовое значение допуска от номинального значения; для труб, не предназначенных для прокола: предельное отклонение в минусовое значение больше в 2 раза предельного отклонения в плюсовое значение допуска по толщине стенки труб;- длина труб в отрезках: минимальная 0,2 м, максимальная 12 м;

    — длина труб в бухтах: минимальная 50 м, максимальная: для труб диаметрами от 16 до 63 мм—250 м, для труб диаметром 110 мм- не более 100 м; трубы диаметром более 110 мм поставляются только в отрезках.

    • Отклонение от прямолинейности труб не регламентируется.
    • Цвет труб- в соответствии с заказом. Оттенок не регламентируется. По требованию заказчика цвет может соответствовать согласованному образцу-эталону.
    • Овальность труб не более 10% от диаметра труб;
    • Изменение длины труб в осевом направлении после прогрева не более 5% (для труб ПЭВД при температуре 100 ᵒС, для труб ПЭНД и ПЭВД-ПЭНД при температуре 110 ᵒС);
    • Теплостойкость труб: выдерживают 7 часов: при температуре 80 ᵒС для труб ПЭВД  и при температуре 90 ᵒС для труб ПЭНД и ПЭВД-ПЭНД. Все марки труб выдерживают 1 минуту при температуре 95 ᵒС.
    • Трубы стойки к растрескиванию в растворе поверхностно-активных веществ при температуре 80 ᵒС;
    • Относительное удлинение при разрыве не менее 85 %

    Хранение: трубы должны храниться в крытых складских помещениях или под навесом в условиях, исключающих попадание прямых солнечных лучей при температуре от -50 до +50°С на расстоянии не менее 1 м от нагревательных приборов в течение 2 лет. Допускается хранение при тех же температурах на открытых площадках сроком не более 12 месяцев от даты изготовления.

    Гарантийный срок хранения составляет 2 года со дня изготовления.

    Стандартная линейка труб полиэтиленовых технических

    Наименование Наружный диаметр, мм. Толщина стенки, мм. Количество в упаковке
    Труба техническая ПЭВД — SDR 9 16х2,0 ТУ 16 2,0 бухта 250 м.п.
    Труба техническая ПЭВД — SDR 11 20х2,0 ТУ 20 2,0 бухта 250 м.п.
    Труба техническая ПЭВД — SDR 13,6 25х2,0 ТУ 25 2,0 бухта 250 м.п.
    Труба техническая ПЭНД — SDR 13,6 25х2,0 ТУ 25 2,0 бухта 250 м.п.
    Труба техническая ПЭВД-ПЭНД — SDR 13,6 25х2,0 ТУ 25 2,0 бухта 250 м.п.
    Труба техническая ПЭНД — SDR 9 25х3,0 ТУ 25 3,0 бухта 250 м.п.
    Труба техническая ПЭВД — SDR 13,6 27х2,0 ТУ 27 2.0 бухта 250 м.п.
    Труба техническая ПЭНД — SDR 13,6 27х2,0 ТУ 27 2.0 бухта 250 м.п.
    Труба техническая ПЭВД — SDR 13,6 28х2,0 ТУ 28 2,0 бухта 250 м.п.
    Труба техническая ПЭНД — SDR 13,6 28х2,0 ТУ 28 2,0 бухта 250 м.п.
    Труба техническая ПЭВД — SDR 17,6 32х2,0 ТУ 32 2,0 бухта 250м.п.
    Труба техническая ПЭНД — SDR 17,6 32х2,0 ТУ 32 2,0 бухта 250м.п.
    Труба техническая ПЭВД-ПЭНД — SDR 17,6 32х2,0 ТУ 32 2,0 бухта 250м.п.
    Труба техническая ПЭВД — SDR 13,6 32х2,4 ТУ 32 2,4 бухта 250 м.п.
    Труба техническая ПЭВД-ПЭНД — SDR 11 32х3,0 ТУ 32 3,0 бухта 250 м.п.
    Труба техническая ПЭВД — SDR 17,6 40х2,3 ТУ 40 2,3 бухта 100 м.п.
    Труба техническая ПЭВД — SDR 17,6 40х2,3 ТУ 40 2,3 бухта 250 м.п.
    Труба техническая ПЭВД — SDR 13,6 40х3,0 ТУ 40 3,0 бухта 100м.п.
    Труба техническая ПЭВД — SDR 13,6 40х3,0 ТУ 40 3,0 бухта 250 м.п.
    Труба техническая ПЭВД-ПЭНД — SDR 17,6 50х2,9 ТУ 50 2,9 бухта 100 м.п.
    Труба техническая ПЭВД — SDR 17,6 50х3,7 ТУ 50 3,7 бухта 250 м.п.
    Труба техническая ПЭВД-ПЭНД — SDR 17,6 63х3,6 ТУ 63 3,6 бухта 100 м.п.
    Труба техническая ПЭВД — SDR 13,6 63х4,7 ТУ 63 4,7 бухта 100 м.п.
    Труба техническая ПЭВД — SDR 13,6 75х5,6 ТУ 75 5,6 отрезок 6 м.п.
    Труба техническая ПЭВД — SDR 26 110х4,2 ТУ 110 4,2 отрезок 6 м.п.
    Труба техническая ПЭВД — SDR 26 110х4,2 ТУ 110 4,2 отрезок 12 м.п.
    Труба техническая ПЭВД — SDR 21 110х5,3 ТУ 110 5,3 отрезок 6 м.п.
    Труба техническая ПЭВД — SDR 21 110х5,3 ТУ 110 5,3 отрезок 12 м.п.
    Труба техническая ПЭВД — SDR 17,6 110х6,3 ТУ 110 6,3 отрезок 6 м.п.
    Труба техническая ПЭВД — SDR 17,6 110х6,3 ТУ 110 6,3 отрезок 12 м.п.
    Труба техническая ПЭНД — SDR 17,6 110х6,3 ТУ 110 6,3 отрезок 6 м.п.
    Труба техническая ПЭНД — SDR 17,6 110х6,3 ТУ 110 6,3 отрезок 12 м.п.
    Труба техническая ПЭНД — SDR 17,6 110х6,3 ТУ 110 6,3 бухта 100 м.п.
    Труба техническая ПЭВД-ПЭНД — SDR 17,6 110х6,3 ТУ 110 6,3 отрезок 6 м.п.
    Труба техническая ПЭВД-ПЭНД — SDR 17,6 110х6,3 ТУ 110 6,3 отрезок 12 м.п.
    Труба техническая ПЭВД-ПЭНД — SDR 17,6 110х6,3 ТУ 110 6,3 бухта 100 м.п.
    Труба техническая ПЭВД — SDR 13,6 110х8,1 ТУ 110 8,1 отрезок 6 м.п.
    Труба техническая ПЭВД — SDR 13,6 110х8,1 ТУ 110 8,1 отрезок 12 м.п.
    Труба техническая ПЭНД — SDR 41 116х2,8 ТУ 116 2,8 отрезок 6 м.п.
    Труба техническая ПЭНД — SDR 41 116х2,8 ТУ 116 2,8 отрезок 12 м.п.
    Труба техническая ПЭВД — SDR 17,6 125х7,1 ТУ 125 7,1 отрезок 6 м.п.
    Труба техническая ПЭВД — SDR 17,6 125х7,1 ТУ 125 7,1 отрезок 12 м.п.
    Труба техническая ПЭВД — SDR 26 160х6,2 ТУ 160 6,2 отрезок 6 м.п.
    Труба техническая ПЭВД — SDR 26 160х6,2 ТУ 160 6,2 отрезок 12 м.п.
    Труба техническая ПЭНД — SDR 17,6 160х9,1  ТУ 160 9,1 отрезок 6 м.п.
    Труба техническая ПЭНД — SDR 17,6 160х9,1  ТУ 160 9,1 отрезок 12 м.п.
    Труба техническая ПЭНД(для прокола) — SDR 17,6 160х9,1  ТУ 160 9,1 отрезок 6 м.п.
    Труба техническая ПЭНД(для прокола) — SDR 17,6 160х9,1  ТУ 160 9,1 отрезок 12 м.п.

    Трубы полиэтиленовые напорные

    Предназначены для прокладки трубопроводов, транспортирующих воду, в том числе для хозяйственно-питьевого водоснабжения, при температуре от 0 до 40 ‘С, а также другие жидкие и газообразные вещества, к которым полиэтилен химически стоек.

    Качество данных труб подтверждено имеющимися свидетельством о государственной регистрации и декларацией соответствия.

    Подробное описание

    Трубы используются в системах автоматизированного полива, при оборудовании бассейнов, для подъема воды из артезианских скважин, для прокладки напорных канализационных коммуникаций, для строительства подводных трубопроводов, для строительства систем подпочвенного обогрева корней.

    Транспортировка воды ПЭ трубами позволяет избежать попадания в нее накипи и внутренней ржавчины, а также значительно уменьшить теплопотери ввиду низкой теплопроводности полиэтилена.

    Данная продукция изготавливается ОАО «Белвторполимер» по ГОСТ 18599-2001 главным образом из полиэтилена низкого давления высокой плотности ПЭ100. Кроме этого существует возможность изготавливать трубы из ПЭ32, ПЭ63, ПЭ80.

    Выпускаемые нами трубы выдерживают максимальное постоянное рабочие давление от 0,4 до 2,5 Мпа (4 – 25 Бар),которое может создаваться водой при 20 С в течение 50 лет.

    Трубы выпускаются, как правило, черного цвета с четырьмя маркировочными синими полосами, проходящими вдоль всей длины трубы либо полностью синего цвета.

    В маркировке труб помимо указания марки сырья, из которого они изготовлены, также присутствует показатель SDR(стандартное размерное отношение), который представляет собой отношение номинального наружного диаметра трубы к ее номинальной толщине стенки. Этот показатель дает представление о номинальном рабочем давлении, на которое рассчитана данная труба. Чем меньше показатель SDR,тем на большее давление рассчитана труба.

    Стандартная линейка труб полиэтиленовых напорных из ПЭ100

    Наименование Наружный диаметр, мм. Толщина стенки, мм. Вес 1 м.п., кг. Рабочее давление, Бар Количество в упаковке
    Труба ПЭ 100 SDR 9-16*2,0 20 2,0 0,090 20 бухта 250 м.п.
    Труба ПЭ 100 SDR 11-20*2,0 20 2,0 0,116 16 бухта 250 м.п.
    Труба ПЭ 100 SDR 13.6-25*2,0 25 2,0 0,148 12,5 бухта 250 м.п.
    Труба ПЭ 100 SDR 17-32*2,0 32 2,0 0,193 10 бухта 250 м.п.
    Труба ПЭ 100 SDR 17.6-40*2,3 40 2,3 0,281 9,5 бухта 250 м.п.
    Труба ПЭ 100 SDR 21-50*2,4 50 2,4 0,369 8 бухта 250 м.п.
    Труба ПЭ 100 SDR 17,6-50*2,9 50 2,9 0,436 9,5 бухта 250 м.п.
    Труба ПЭ 100 SDR 17,6-63*3,6 63 3,6 0,682 9,5 бухта 100 м.п.
    Труба ПЭ 100 SDR 13,6-63*4,7 63 4,7 0,869 12,5 бухта 100 м.п.
    Труба ПЭ 100 SDR 17,6-110*6,3 110 6,3 2,07 9,5 отрезок 6 м.п.
    Труба ПЭ 100 SDR 17,6-110*6,3 110 6,3 2,07 9,5 отрезок 12 м.п.
    Труба ПЭ 100 SDR 17,6-110*6,3 110 6,3 2,07 9,5 бухта 100 м.п.
    Труба ПЭ 100 SDR 17,6-125*7,1 125 7,1 2,66 9,5 отрезок 6 м.п.
    Труба ПЭ 100 SDR 17,6-160*9,1 160 9,1 4,35 9,5 отрезок 6 м.п.

    Трубы полиэтиленовые гофрированные

    В первую очередь они предназначены для прокладки электрокоммуникаций и линий связи в стройиндустрии. Выполненная в трубе скрытая проводка, может быть заменена без штробления стен и вскрытия полов.

    Трубы гофрированные ПЭ 1 сорт: изготавливаются из вторичного полиэтилена собственного производства ОАО «Белвторполимер».

    Трубы гофрированные ПЭ высший сорт:
    изготавливаются из полиэтилена первичного высокого и низкого давления, трубы из первичного сырья обладают более высокими прочностными показателями.

    Трубы гофрированные ПЭ 1 сорт. Линейка

    Наименование Наружный диаметр, мм Внутренний диаметр, мм Толщина стенки, мм Количество в упаковке
    Труба гофрированная ПЭ 1с. 12,5 12,5+0,2 9+0,2 +0,4 бухта 200 м.п.
    Труба гофрированная ПЭ 1с. 14,5 14,5+0,2 11+0,2 +0,4 бухта 200 м.п.
    Труба гофрированная ПЭ 1с. 16 16+0,3 11+0,3 +0,4 бухта 100 м.п.
    Труба гофрированная ПЭ 1с. 20 20+0,4 15,5+0,4 +0,4 бухта 100 м.п.
    Труба гофрированная ПЭ 1с. 25 25+0,4 19+0,6 +0,4 бухта 100 м.п.
    Труба гофрированная ПЭ 1с. 34 34+0,7 25,5+0,7 +0,4 бухта 50 м.п.
    Труба гофрированная ПЭ 1с. 14,5 спец. 14,5+0,2 11+0,2 +0,4 бухта 100 м.п.
    Труба гофрированная ПЭ 1с. 16 спец. 16+0,3 11+0,3 +0,4 бухта 100 м.п.
    Труба гофрированная ПЭ 1с. 20 спец. 20+0,4 15,5+0,4 +0,4 бухта 50 м.п.
    Труба гофрированная ПЭ 1с. 25 спец. 25+0,4 19+0,6 +0,4 бухта 50 м.п.
    Труба гофрированная ПЭ 1с. 34 спец. 34+0,7 25,5+0,7 +0,4 бухта 50 м.п.
    Труба гофрированная ПЭ 1с. 20 красная 20+0,4 15,5+0,4 +0,4 бухта 50 м.п.
    Труба гофрированная ПЭ 1с. 20 синяя 20+0,4 15,5+0,4 +0,4 бухта 50 м.п.
    Труба гофрированная ПЭ 1с. 25 красная 25+0,4 19+0,6 +0,4 бухта 50 м.п.
    Труба гофрированная ПЭ 1с. 25 синяя 25+0,4 19+0,6 +0,4 бухта 50 м.п.
    Труба гофрированная ПЭ 1с. 34 красная 34+0,7 26,5+0,7 +0,4 бухта 50 м.п.
    Труба гофрированная ПЭ 1с. 34 синяя 34+0,7 26,5+0,7 +0,4 бухта 50 м.п.

    Трубы гофрированные ПЭ высший сорт. Линейка

    Наименование Наружный диаметр, мм. Внутренний диаметр, мм. Толщина стенки, мм. Количество в упаковке
    Труба гофрированная ПЭ в.с. 12,5 12,5+/-0,2 9+/-0,2 0,6 бухта 200 м.п.
    Труба гофрированная ПЭ в.с. 14,5 14,5+/-0,2 11+/-0,2 0,6 бухта 200 м.п.
    Труба гофрированная ПЭ в.с. 16 16+/-0,3 11+/-0,3 0,6 бухта 100 м.п.
    Труба гофрированная ПЭ в.с. 20 20+/-0,4 15,5+/-0,4 0,7 бухта 100 м.п.
    Труба гофрированная ПЭ в.с. 25 25+/-0,4 19+/-0,6 0,7 бухта 100 м.п.
    Труба гофрированная ПЭ в.с. 34 34+/-0,7 25,5+/-0,7 0,8 бухта 50 м.п.
    Труба гофрированная ПЭ в.с. 14,5 спец. 14,5+/-0,2 11+/-0,2 0,6 бухта 100 м.п.
    Труба гофрированная ПЭ в.с. 16 спец. 16+/-0,3 11+/-0,3 0,6 бухта 100 м.п.
    Труба гофрированная ПЭ в.с. 20 спец. 20+/-0,4 15,5+/-0,4 0,7 бухта 50 м.п.
    Труба гофрированная ПЭ в.с. 25 спец. 25+/-0,4 19+/-0,6 0,7 бухта 50 м.п.
    Труба гофрированная ПЭ в.с. 34 спец. 34+/-0,7 25,5+/-0,7 0,8 бухта 50 м.п.
    Труба гофрированная ПЭ в.с. 20 красная 20+/-0,4 15,5+/-0,4 0,7 бухта 50 м.п.
    Труба гофрированная ПЭ в.с. 20 синяя 20+/-0,4 15,5+/-0,4 0,7 бухта 50 м.п.
    Труба гофрированная ПЭ в.с. 25 красная 25+/-0,4 19+/-0,6 0,7 бухта 50 м.п.
    Труба гофрированная ПЭ в.с. 25 синяя 25+/-0,4 19+/-0,6 0,7 бухта 50 м.п.
    Труба гофрированная ПЭ в.с. 34 красная 34+/-0,7 25,5+/-0,7 0,8 бухта 50 м.п.
    Труба гофрированная ПЭ в.с. 34 синяя 34+/-0,7 26,5+/-0,7 0,8 бухта 50 м.п.

    Типовой предупредительный знак

    Предназначен для обозначения кабельных линий связи и электропередач, для отметки их местоположения на прямолинейных участках трассы, а также отметки ориентиров место-положения муфт, поворотов трассы кабеля и маркировки концов труб, проложенных под дорогами; для отметки мест стыков строительных длин кабеля, если его монтируют не сразу после прокладки.

    Описание. Установка

    Устанавливаются, как правило, на загородных участках трассы через 100-150 метров друг от друга.

    Представляет собой сборное изделие, состоящее из полиэтиленовой белой трубы наружным Ø100 мм. с толщиной стенки 3,5 мм.,длиной не менее 2400 мм., с одной сплющенной вершиной длиной 350 или 450 мм.и шириной 150 мм. Поверх белой трубы при помощи заклепок крепятся в качестве разметки два отрезка черной трубы большего диаметра длиной 200 мм. и 500 мм. В основании столбика имеются 2 анкерных отверстия Ø15 мм. для закрепления анкерных антивандальных элементов при установке столбика в земле. Сплющенная вершина столбика предназначена для крепления к нему информационно-предупредительной таблички. Размеры (диаметр и толщина стенки трубы, длина, длина сплющенной части и т.д.) могут быть другими по требованию заказчика.

    ОАО «Белвторполимер» располагает Патентом № 8321, выданным Национальным центром интеллектуальной собственности на полезную модель «Типовой предупредительный знак», определяющий исключительное право предприятия на использование данного продукта на территории Республики Беларусь.

    Замерный столбик из полиэтилена

    Предназначен для обозначения охранной зоны прокладки кабельных линий связи. Сигнализирует о том, что в данном месте не следует копать.

    ОАО «Белвторполимер» располагает Патентом № 10074, выданным Национальным центром интеллектуальной собственности на полезную модель «Замерный столбик», определяющий исключительное право предприятия на использование данного продукта на территории Республики Беларусь.

    Описание. Установка

    Устанавливаются, как правило, на загородных участках трассы.

    Представляет собой сборное изделие, состоящее из полиэтиленовой белой трубы наружным Ø100 мм. с толщиной стенки 2,5 мм / 5,3 мм, длиной не менее 1200 мм., и закрепленной заклепками поверх одного из концов трубы, красной внутренней цилиндрической крышки. В основании столбика имеется отверстие Ø10-15 мм.для закрепления анкерного антивандального элемента при установке столбика в земле. Размеры (диаметр и толщина стенки трубы, длина и т.д.) могут быть другими по требованию заказчика.

    Опознавательный столбик для систем газоснабжения

    Используется для обозначения газопроводов,местонахождения подземных газовых трасс и магистралей.

    ОАО «Белвторполимер» располагает Патентом № 9377, выданным Национальным центром интеллектуальной собственности на полезную модель «Опознавательный столбик», определяющий исключительное право предприятия на использование данного продукта на территории Республики Беларусь.

    Описание. Установка

    Столбики устанавливаются не более чем через 500 м. друг от друга на расстоянии 1 м. от оси газопровода справа по ходу газа, а также на поворотах, в местах ответвлений и расположения контрольных трубок или при отсутствии постоянных точек привязки.

    Представляет собой полиэтиленовую ярко-желтую трубу наружным диаметром 100 мм. с толщиной стенки 3,5 мм., высотой (длиной) не менее 2600 мм. со сплющенной вершиной длиной 350 или 450 мм. и шириной 150 мм. В основании столбика имеются 2 отверстия Ø10-15 мм для закрепления анкерных антивандальных элементов при установке столбика в земле. Сплющенная вершина столбика предназначена для крепления к нему информационно-предупредительной таблички. Размеры (диаметр и толщина стенки трубы, длина и т.д.) могут быть другими по требованию заказчика.

    П-образный предупреждающий знак

    Предназначены для обозначения на местности трасс нефтепроводов в местах их мелкого залегания (до их устранения).

    Представляют собой изделие, состоящее из трех белых труб одинаковой длины 2400 мм, наружным диаметром 110 мм. с толщиной стенки 5,3 мм.

    Размеры (диаметр и толщина стенки трубы, длина, ширина и т.д.), количество «насечек» могут быть другими по требованию заказчика.

    Описание. Установка

    Одна труба располагается горизонтально и крепится с обеих сторон посредством угловой спайки к двум вертикальным трубам, которые впоследствии устанавливаются в землю над нефтепроводом.

    Горизонтальная труба в результате оказывается на высоте 1,5-2 м. над поверхностью земли, а вертикальные отступают не менее 0,5 м. с каждой стороны от трубопровода. На горизонтальную трубу крепится двухсторонний щит с сигнальной надписью.

    Песочница

    Представляет собой крупногабаритное квадратное изделие, состоящее из 12 цветных горизонтальных труб (элементов детских игровых площадок) одинаковой длины наружным диаметром 110 мм и толщиной стенки 8 мм.

    Изготавливаются различными размерами: 1500х1500, 1600х1600, 2000х2000 мм или другими по согласованию с заказчиком.

    Подробное описание

    Каждая сторона песочницы состоит из трех труб расположенных горизонтально одна над другой, которые соединяются с трубами другой стороны под прямым углом при помощи вертикальных металлических шпилек длиной 370 мм.Соединение труб происходит на расстоянии 140 мм.от их концов, в местах пересечения трубы ложатся одна на другую в полукруглые пазы радиусом 80 мм заранее подготовленные в трубах. Пазы есть во всех трубах кроме верхних.

    Так как трубы сами по себе являются сквозными, то во избежание их засорения, а также для придания большей привлекательности дизайну используются полукруглые цветные заглушки.
